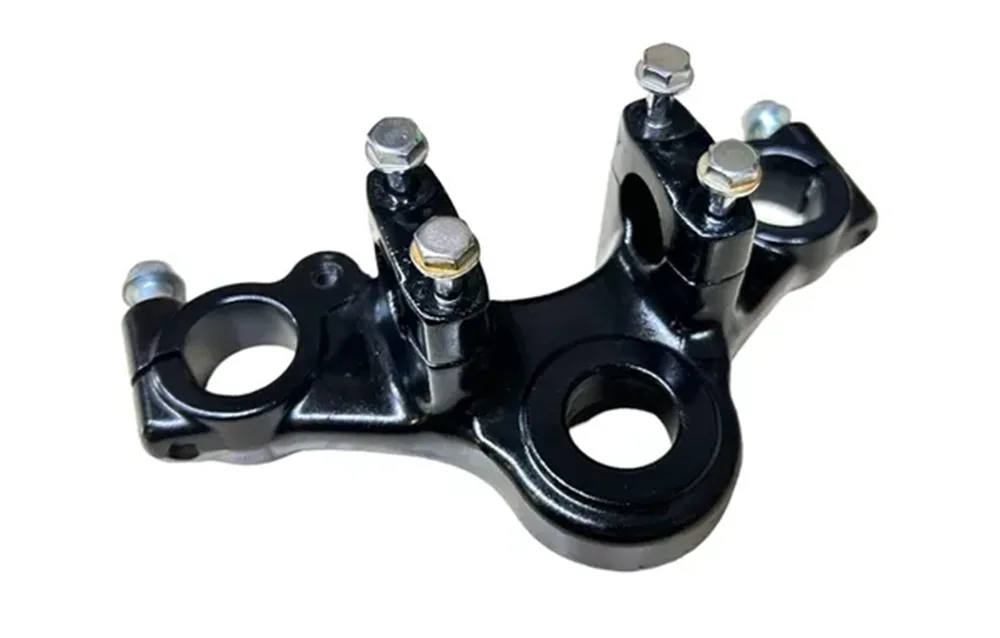

แผ่นเชื่อมต่อตัวบนของรถจักรยานยนต์ Honda CG125

Max Trading เชี่ยวชาญในการวิจัยและพัฒนาและจัดหาส่วนประกอบโครงสร้างรถจักรยานยนต์ แผ่นเชื่อมต่อส่วนบนของรถจักรยานยนต์ Honda CG125 ของเรา ซึ่งเป็นส่วนประกอบรับน้ำหนักหลักและพวงมาลัยที่เชื่อมต่อกับตะเกียบ CG125 โช้คอัพ และเฟรม ได้รับการเพิ่มประสิทธิภาพทางวิศวกรรมในสี่มิติ ได้แก่ กลไกโครงสร้าง การประมวลผลวัสดุ ความเข้ากันได้ในการติดตั้ง และความทนทานในระยะยาว แผ่นเชื่อมต่อด้านบนนี้มีลักษณะเป็นรูปทรงบูมเมอแรงมาตรฐานอุตสาหกรรมและรูปแบบรูสามจุดแบบสามเหลี่ยม ผสมผสานกับการออกแบบที่มีความหนาเป็นโซน โครงเสริมความแข็งแรงแบบบูรณาการ และช่องลดน้ำหนักที่มีรูปทรงส่วนโค้ง มีโครงสร้างที่มีความแข็งแรงสูงและน้ำหนักเบา การบำบัดป้องกันการกัดกร่อนหลายวิธี รวมถึงอิเล็กโตรโฟเรซิส การเคลือบสีฝุ่น และการชุบสังกะสี ทำให้มั่นใจได้ว่าจะสามารถปรับตัวให้เข้ากับสภาพแวดล้อมที่มีฝนตก โคลน และเป็นหลุมเป็นบ่อได้ในระยะยาว

แผ่นเชื่อมต่อส่วนบนของรถจักรยานยนต์ Honda CG125 เข้ากันได้กับเส้นผ่านศูนย์กลางท่อเบาะนั่งตรงกลาง 22–28 มม. ระยะห่างรูโช้คอัพ 130–150 มม. และโบลต์สากล M10/M12 ผู้ใช้ทั่วไปสามารถถอดแยกชิ้นส่วนและเปลี่ยนใหม่ได้อย่างง่ายดายโดยใช้เครื่องมือมาตรฐาน ให้การควบคุมที่ความเร็วต่ำอย่างเสถียรเพื่อป้องกันการลื่นไถลของมือ และยังปรับปรุงเสถียรภาพของแฮนด์ที่ความเร็วสูง ตอบสนองทั้งคุณสมบัติที่เหมาะสำหรับมือใหม่และความต้องการของผู้ขับขี่ที่มีประสบการณ์ในด้านความเสถียรของรถ

การออกแบบโครงสร้างและการวิเคราะห์ความเครียด: คำอธิบายโดยละเอียด

I. การออกแบบเค้าโครงโครงสร้างโดยรวม

ในระบบส่วนหน้าของรถจักรยานยนต์ CG125 แผ่นเชื่อมต่อด้านบนเป็นส่วนประกอบรับน้ำหนักหลักที่เชื่อมต่อกับตะเกียบหน้า โช้คอัพ และเฟรม แผ่นเชื่อมต่อส่วนบนของรถจักรยานยนต์ Honda CG125 ใช้การออกแบบโครงสร้าง "รูปทรงบูมเมอแรง" ที่เป็นมาตรฐานอุตสาหกรรม ทำให้มีการกระจายน้ำหนักที่เสถียรและการควบคุมพวงมาลัยที่แม่นยำผ่านการวางตำแหน่งรูที่ออกแบบทางวิทยาศาสตร์

เค้าโครงรูสามจุด

รูตรงกลาง: รูยึดท่อพวงมาลัยตะเกียบหน้า เส้นผ่านศูนย์กลางประมาณ 25 มม

รูซ้ายและขวา: รูยึดโช้คอัพหน้า ระยะห่างด้านข้าง 130–150 มม

ลักษณะโครงสร้างความเครียด

จุดสามจุดสร้างโครงสร้างสามเหลี่ยมที่มั่นคง

แรงบังคับเลี้ยวและแรงกระแทกของโช้คอัพถูกส่งไปยังเฟรมอย่างสม่ำเสมอ

ลดความเข้มข้นของความเค้นเฉพาะจุดได้อย่างมีประสิทธิภาพ และปรับปรุงความเสถียรของโครงสร้างโดยรวม

โครงสร้างนี้เหมาะอย่างยิ่งสำหรับรถจักรยานยนต์ที่ใช้เดินทางทั่วไป เช่น CG125 ซึ่งรักษาเสถียรภาพการควบคุมบนถนนในเมืองและสภาพถนนที่ซับซ้อน

ครั้งที่สอง การออกแบบความหนาของแผ่นและการเพิ่มประสิทธิภาพเชิงกล

เพื่อสร้างสมดุลระหว่างความแข็งแรงและความต้องการน้ำหนักเบา แผ่นเชื่อมต่อด้านบนใช้การออกแบบโครงสร้างที่แตกต่างกันในพื้นที่ต่างๆ:

พื้นที่รับน้ำหนักแกนหนา

ความหนาของพื้นที่ส่วนกลาง: 8–12 มม

รับน้ำหนักพวงมาลัยหลักและโหลดแนวตั้ง

บริเวณขอบบางลง

ความหนาของขอบควบคุมที่ 5–8 มม

ลดน้ำหนักโดยรวมในขณะที่ยังคงความแข็งแกร่ง

การออกแบบความหนาแบบแบ่งส่วนนี้ช่วยให้แน่ใจว่าโครงสร้างจะรักษาความต้านทานต่อความล้าได้ดีแม้ภายใต้การใช้งานที่มีความเข้มข้นสูง

ที่สาม การออกแบบโครงสร้างน้ำหนักเบาและเสริมแรง

โครงสร้างด้านล่างของแผ่นเชื่อมต่อส่วนบนของรถจักรยานยนต์ Honda CG125 ประสิทธิภาพได้รับการปรับปรุงเพิ่มเติมผ่านการปรับให้เหมาะสมทางเรขาคณิต:

ซี่โครงเสริมแรงแบบบูรณาการ

เพิ่มความต้านทานการโค้งงอและแรงบิด

ปรับปรุงความต้านทานแรงกระแทกโดยรวม

ฟันผุลดน้ำหนักรูปโค้ง

การลดน้ำหนักในพื้นที่รับน้ำหนักที่ไม่สำคัญ

น้ำหนักโดยรวมลดลงประมาณ 30% เมื่อเทียบกับโครงสร้างที่มั่นคงล้วนๆ

ลดความเสี่ยงของการแตกหักและปรับปรุงความน่าเชื่อถือในระยะยาว

วัสดุและกระบวนการผลิต

1. ตัวเลือกการเลือกวัสดุหลัก

ในรถจักรยานยนต์ซีรีส์ CG125 แผ่นเชื่อมต่อด้านบนใช้วัสดุครบวงจรในตลาดและรุ่นต่างๆ เพื่อสร้างสมดุลระหว่างความต้องการด้านต้นทุน ความแข็งแกร่ง และความทนทาน

เหล็กแผ่นรีดเย็น (สารละลายหลัก)

ชิ้นส่วนดั้งเดิมของฮอนด้าในยุคแรกๆ รวมถึงแบรนด์ในประเทศ เช่น Zongshen และ Lifan ซึ่งเป็นกระบวนการปั๊มและขึ้นรูปแผ่นเหล็กรีดเย็นที่ใช้กันทั่วไป

สามารถควบคุมต้นทุนได้ เหมาะสำหรับการผลิตจำนวนมาก

ทนต่อการเสียรูปพลาสติกได้ดี เหมาะสำหรับรับน้ำหนักตามยาว

เหมาะมากสำหรับการใช้งานระยะยาวและมีความถี่สูงในรถจักรยานยนต์โดยสาร

อะลูมิเนียมอัลลอย ADC12 (โซลูชันน้ำหนักเบา)

รุ่นส่งออกบางรุ่น (เช่น รุ่นปล่อยมลพิษ Euro III ที่ผลิตในบราซิล) ใช้อลูมิเนียมอัลลอยด์ ADC12 ซึ่งขึ้นรูปจากการหล่อ:

น้ำหนักโดยรวมลดลงประมาณ 25%

ปรับปรุงความยืดหยุ่นในการบังคับเลี้ยวอย่างมีประสิทธิภาพหลังจากอัพเกรดโช้คหน้า

เหมาะกว่าสำหรับรุ่นดัดแปลงหรือระดับไฮเอนด์ที่ให้ความสำคัญกับประสิทธิภาพการควบคุม

2. การรักษาพื้นผิวและกระบวนการป้องกันการกัดกร่อน

สำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน แผ่นเชื่อมต่อด้านบนมีการออกแบบการป้องกันพื้นผิวหลายแบบ:

เคลือบด้วยไฟฟ้า + เคลือบผงสีดำ (ป้องกันสองชั้น)

วิธีแก้ปัญหาทั่วไปสำหรับรุ่นในประเทศ

โครงสร้างการเคลือบที่มีความหนาแน่นสามารถแยกการกัดเซาะของฝน โคลน และทรายได้อย่างมีประสิทธิภาพ

ทนต่อการกัดกร่อนได้ดีเยี่ยมในสภาพแวดล้อมที่ชื้น ฝนตก และมีฝุ่นมากในพื้นที่ภาคใต้

กระบวนการชุบสังกะสี (โซลูชันดั้งเดิมที่ได้รับการปรับปรุงจากโรงงาน)

แผ่นเชื่อมต่อดั้งเดิมของ Honda ผสมผสานการชุบกัลวาไนซ์บนพื้นฐานนี้

ผ่านการทดสอบสเปรย์เกลืออย่างเข้มงวด โดยมีความทนทานต่อการกัดกร่อนเกิน 500 ชั่วโมง

ชะลอการเสื่อมสภาพของโลหะได้อย่างมาก แม้ว่าจะจอดรถกลางแจ้งเป็นเวลานานก็ตาม

การปรับฟังก์ชั่น

รูรับแสงไรเซอร์ตรงกลางครอบคลุมช่วง 22-28 มม. และเข้ากันได้กับไรเซอร์โช้คหน้ายี่ห้อต่างๆ (เช่นไรเซอร์ดั้งเดิม 25 มม. และไรเซอร์หนา 28 มม. ที่ดัดแปลง) รูติดตั้งมีเส้นผ่านศูนย์กลาง 10-12 มม. และใช้ได้กับสลักเกลียวสากล M10/M12 ทำให้ง่ายต่อการเปลี่ยนชิ้นส่วนระหว่างการบำรุงรักษาและลดต้นทุนการบำรุงรักษาสำหรับผู้ใช้

ความยาวของไรเซอร์ได้รับการออกแบบด้วยข้อกำหนดที่แม่นยำ 80-110 มม. ซึ่งเข้าคู่กับแผ่นเชื่อมต่อด้านบนของรถจักรยานยนต์ Honda CG125 ที่มีมุมเอียงไปข้างหน้าประมาณ 26 ° ด้วยการคำนวณกลศาสตร์ทางวิศวกรรมที่เข้มงวด ทำให้ได้สมดุลที่แม่นยำของแรงบิดส่งกลับของพวงมาลัย การออกแบบนี้หลีกเลี่ยงปรากฏการณ์ "การตีมือ" ได้อย่างมีประสิทธิภาพเมื่อเคลื่อนที่ด้วยความเร็วต่ำและอันตรายที่ซ่อนอยู่ของ "แฮนด์ลอย" เมื่อขับขี่ด้วยความเร็วสูง สามารถมอบประสบการณ์การขับขี่ที่เป็นมิตรสำหรับผู้เริ่มต้น และตรงตามข้อกำหนดที่เข้มงวดของผู้ขับขี่ที่มีประสบการณ์ในด้านความเสถียรของรถ

กระดานไม่มีโครงสร้างพื้นผิวโค้งที่ซับซ้อน มีพื้นผิวเรียบและสงวนพื้นที่สำหรับการทำงานของประแจ ด้วยโครงร่างรูที่ได้มาตรฐาน ผู้ใช้ทั่วไปสามารถถอดชิ้นส่วนและเปลี่ยนใหม่ได้โดยใช้เครื่องมือซอคเก็ตโดยไม่ต้องใช้อุปกรณ์พิเศษ

พารามิเตอร์ผลิตภัณฑ์:

เค้าโครงตลาดการซื้อขายสูงสุดและการบริการลูกค้า

1. กลยุทธ์การเพาะปลูกเชิงลึกสำหรับตลาดหลัก

การสร้างรูปแบบตลาดของ "การเติบโตสองขั้วและความครอบคลุมทั่วโลก":

ตลาดการเติบโตหลัก: เอเชียตะวันออกเฉียงใต้ (เวียดนาม อินโดนีเซีย) โดยมีอัตราการเติบโตของคำสั่งซื้อต่อปีมากกว่า 40% โดยมุ่งเน้นไปที่อุปกรณ์เสริมสำหรับรถยนต์โดยสาร CG125 โดยอาศัยฐานในต่างประเทศของผู้ผลิตรถยนต์ในท้องถิ่นเพื่อให้บรรลุความร่วมมือในห่วงโซ่อุปทาน ตลาดอเมริกาใต้มุ่งเน้นไปที่ชิ้นส่วนรถจักรยานยนต์แบบออฟโรด โดยมีปริมาณการสั่งซื้อเพิ่มขึ้น 25% เมื่อเทียบเป็นรายปีในปี 2024 ตลาดยุโรปได้ฝ่าฟันอุปสรรคด้านการรับรองด้วยการอัพเกรดเทคโนโลยีผลิตภัณฑ์คาร์บอนไฟเบอร์ โดยมุ่งเน้นที่การพัฒนาลูกค้าสำหรับการดัดแปลงรถจักรยานยนต์แบบสปอร์ต เป้าหมายคือการเพิ่มสัดส่วนของผลิตภัณฑ์ระดับไฮเอนด์เป็น 25% ภายในปี 2568

2.ความสัมพันธ์ลูกค้าและบริการเสริม

ระบบการบริการแบบให้คะแนน: สำหรับลูกค้า OEM จะมีทีมงานด้านเทคนิคมืออาชีพประจำการอยู่ที่โรงงานเพื่อแทรกแซงและเพิ่มประสิทธิภาพความเข้ากันได้ในการประกอบของแผ่นเชื่อมต่อด้านบนและตะเกียบหน้าตั้งแต่ขั้นตอนการออกแบบ ปรับปรุงความเข้ากันได้ของผลิตภัณฑ์และประสิทธิภาพการผลิต โดยมุ่งเป้าไปที่ลูกค้าในตลาดหลังการขาย เรานำเสนอบริการ "การรับประกันที่ยาวนานเป็นพิเศษ 3 ปี + การเติมเต็มอย่างรวดเร็วภายใน 48 ชั่วโมง" ชั้นนำของอุตสาหกรรม เพื่อให้มั่นใจว่าการตอบสนองในการเปลี่ยนชิ้นส่วนมีประสิทธิภาพ สำหรับพันธมิตรเชิงกลยุทธ์ระยะยาว รายงานการวิเคราะห์ตลาดในเชิงลึกเป็นประจำ ซึ่งครอบคลุมข้อมูลหลัก เช่น แนวโน้มของตลาดในภูมิภาคเป้าหมาย (เช่น อัตราการเติบโตต่อปีที่ 37% สำหรับบอร์ดเชื่อมต่อรถจักรยานยนต์ไฟฟ้าโดยเฉพาะ) การเปรียบเทียบพารามิเตอร์ทางเทคนิคของคู่แข่ง และความผันผวนของต้นทุนในห่วงโซ่อุปทาน ซึ่งเป็นพื้นฐานการตัดสินใจที่แม่นยำสำหรับลูกค้าในการกำหนดกลยุทธ์การจัดซื้อ
